§ 64. РЕССОРНЫЕ МОЛОТЫ

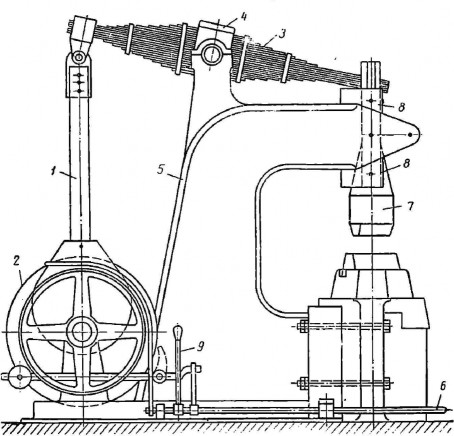

Рессорный молот (фиг. 146) имеет шатун 1, соединенный одним концом со шкивом 2, а другим — с задним концом рессоры 3, качающейся в подшипниках 4, закрепленных в станине 5. При нажатии на педаль 6 начинает вращаться шкив, соединенный с кривошипным механизмом, и рессора начинает качаться. На втором конце рессоры закреплена баба 7. При опускании кривошипного механизма происходит подъем бабы, двигающейся между направляющими 8, а при подъеме кривошипного механизма — опускание и удар бабы о поковку. Для регулирования силы удара и высоты подъема бабы ход шатуна 1 может регулироваться рычагом 9.

Рессорные молоты изготовляются с весом бабы от 30 до 250 кг. Чаще других встречаются молоты с весом бабы 100 кг, дающие до 200 ударов в мин, и молоты с весом бабы 50 кг, дающие до 300 ударов в мин.

Рессорные молоты отличаются простотой конструкции, позволяют регулировать число и силу ударов. Недостаток этих молотов — частая поломка рессор из-за сотрясений при ударах.

Рессорные молоты применяются для выполнения операций вытяжки. При наличии пружины, которая создает эластичность удара, эти молоты пригодны также для вытяжки в обжимках.
