§ 75. МОЛОТЫ ПАДАЮЩИЕ

К падающим молотам относятся все те молоты с механическим приводом, у которых баба, поднятая тем или иным способом на некоторую высоту, падает свободно под действием только своего веса. Сила удара этих молотов будет тем больше, чем больше вес бабы и чем больше высота ее падения. Обычно падающие молоты применяются для штамповки мелких и средних несложных деталей. Большое применение они нашли на предприятиях местной промышленности.

В современных кузницах применяются следующие падающие молоты: 1) молоты с бабой, подвешенной на ремне; 2) молоты с бабой, подвешенной на канате; 3) молоты с доской. Из них наиболее широко применяются молоты с бабой, подвешенной на ремне, и молоты с доской.

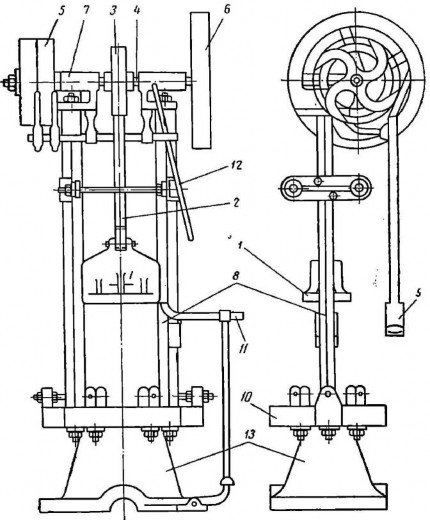

Падающий молот с ремнем. На фиг. 177 приведена схема устройства падающего молота с ремнем. Баба 1 подвешена на ремне 2, перекинутом через вращающийся шкив 3, который насажен на вал 4 и вращается от шкива 5. На другом конце вала имеется маховик 6. Вал 4 вращается в подшипниках 7. Баба движется в направляющих 8. Если потянуть ремень за рукоятку 9, он прижмется к шкиву. Вследствие трения, образующегося между ремнем и шкивом, шкив увлекает за собой ремень и поднимает бабу. Если затем ремень опустить, баба под действием собственного веса упадет вниз на наковальню (нижний штамп) с поковкой. Наковальня (нижний штамп) помещается на плите 10 шабота 13. Рычаг 11 служит для удержания бабы на определенной высоте. Рычаг 12 служит для пуска шкива 3 в ход. Недостаток этих молотов состоит в сильном износе ремня, который все время лежит на вращающемся шкиве 3.

Механизм молота приводится в движение электродвигателем мощностью от 5 до 15 л. с. Обычно эти молоты изготовляются с весом бабы 100–500 кг.

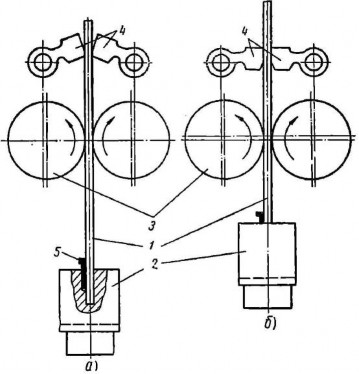

Падающий молот с доской. Схема действия молота с падающей доской ясна из фиг. 178. Доска 1 (фиг. 178, а), на конце которой закреплена баба 2, помещается между двумя вращающимися роликами 3. Если зажать роликами доску, то при вращении роликов доска будет увлекаться вверх благодаря трению, возникающему между деревянной доской и роликами. На фиг. 178, б показан момент, когда баба удерживается в верхнем положении при помощи зажимных колодок 4. Если поднять колодки 4 (фиг. 178, а), то доска с бабой упадет и произойдет удар по поковке.

Бабу изготовляют из кованой или литой стали. Во время движения баба боковыми сторонами скользит по направляющим стойкам станины, для чего в ней сделаны пазы. В нижней части бабы при помощи клина крепят верхнюю половинку штампа.

Доска прикрепляется к верхней части бабы при помощи клина 5 и, кроме того, затягивается прижимными болтами. Доски обычно делают из хорошего твердого дерева, например из бука.

В современных молотах каждый ролик вращается от самостоятельного электродвигателя. Включаются ролики автоматически посредством рычага, который приводится в действие бабой при подъеме. Положение рычага можно менять, в зависимости от чего будет изменяться и высота подъема бабы. После выключения роликов доску будут поддерживать в верхнем положении зажимные колодки 4 до тех пор, пока они нажатием на педаль не будут подняты.

Падающие молоты применяются для изготовления всевозможных мелких и средних деталей посредством штамповки. Недостатки этих молотов: довольно частая поломка доски и затруднения в регулировании силы удара во время работы.

Правила обслуживания падающих молотов. Прежде чем начать работу на падающем молоте, кузнец должен (как и на паровом молоте) осмотреть боковые крепления, состояние досок, ремней, штамподержателей; проверить, нет ли трещин в бабе, надежно ли закреплен штамп и т. д. На головке молота (верх молота) надо проверить крепление редукторов и электродвигателей. Перед осмотром верхней части молота надо выключить ток. Все посторонние предметы (ключи, мелкие детали, инструмент) должны быть убраны с головки молота.

После проверки молота и подготовки рабочего места (инструмента, приспособлений и заготовок) можно включить электродвигатели. Включать молот нужно не сразу. Необходимо, чтобы некоторое время электродвигатели вращались вхолостую. Убедившись, что электродвигатели работают хорошо и молот в порядке, можно сделать несколько холостых ударов по доске, положенной на штамп. При этом кузнец должен обратить особое внимание на то, достаточно ли надежно баба держится на весу, т. е. хорошо ли работают зажимные колодки. Если окажется, что баба на весу не держится (например, если доски сработались или по своим размерам оказались тоньше, чем нужно), то начинать работу на молоте нельзя, так как баба может неожиданно упасть вниз и нанести тяжелые повреждения рабочему или вызвать аварию.

Во время работы падающего молота нужно соблюдать те же правила, что и при работе на механических и паровых молотах, о чем было сказано выше.
