§ 8. НАРЕЗАНИЕ РЕЗЬБЫ

Резьбы бывают: метрическая, дюймовая, трубная, прямоугольная, трапецеидальная, упорная и круглая. Метрическая, дюймовая и трубная резьбы нарезаются на станках и вручную, а прямоугольная, трапецеидальная, упорная и круглая резьбы — только на станках.

Нарезание резьбы вручную производится при помощи слесарных метчиков и плашек. Метчиками нарезают внутреннюю резьбу, например в гайках, плашками — наружную, например на болтах. Слесарные метчики изготовляют из углеродистой стали марок У10, У12 комплектами по 3 шт., при этом нарезание производится последовательно — первым, вторым и третьим метчиком (фиг. 9). Метчик состоит из рабочей части и хвостовика. Рабочая часть выполняется в виде винта с канавками. Канавки образуют режущие кромки и служат для выхода стружки. На конце хвостовика имеется квадратное сечение для воротка.

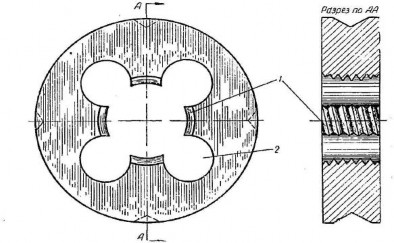

Плашки обычно изготовляются круглыми (фиг. 10). Они имеют режущие перья 1 и окна 2. Для работы плашки закрепляются в клуппах.

При нарезании резьбы метчиками или плашками устанавливают их без перекоса. Чтобы облегчить процесс нарезания и ускорить дробление снимаемой стружки, делают полный оборот инструмента в одну сторону и пол-оборота в другую, затем повторяют эти операции до полного нарезания резьбы. Для уменьшения трения метчика и плашки о нарезаемый металл, а также для получения более гладкой и чистой поверхности резьбы применяют смазку. В качестве смазки используют натуральную олифу, эмульсию, машинное масло, а при нарезании алюминия — керосин, меди — скипидар. Необходимо следить за тем, чтобы стружка не забивала канавки метчика. При нарезании вторым и третьим метчиками вороток надевается после захода метчика в резьбу.
