§ 86. ТРАНСПОРТНЫЕ МЕХАНИЗМЫ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ КОВКЕ ПОД ПРЕССАМИ
При ковке на молотах основной инструмент кузнеца — клещи. Клещами кузнец с помощью подручных придаёт любое положение заготовке на наковальне (бойках) молота. Мостовой или консольный кран облегчает работу бригады на молоте, причём нередко работа ведётся без мостового или консольного крана.
При ковке под прессом заготовка (поковка), как и инструмент, тяжёлая, а потому ручные операции в этом случае сопряжены с большими трудностями, а часто совсем невозможны. Поэтому большинство операций с заготовками (поворачивание, кантовка, установка и т. д.) осуществляется при помощи мостового крана, манипулятора, кантователя и других приспособлений, например при помощи выдвижного стола, на котором устанавливается нижний боёк пресса.
Патроны. Обычные кузнечные клещи при ковке на прессе заменяют патроны. Патрон, применяемый при ковке на прессе, отличается от патрона, применяемого при ковке на молоте.

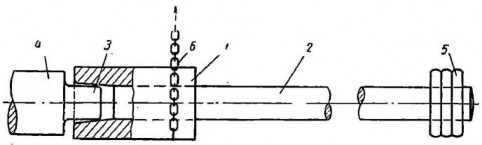

Применяемый при ковке на прессе патрон 1 (фиг. 243) укреплён на кованом стержне 2. В патрон вставляется хвост 3 слитка или поковки 4. На другой конец стержня надевается противовес 5.
Работа с патроном производится следующим образом. Первая операция при ковке слитка под прессом заключается в оттяжке конца слитка под патрон. Эта операция ведётся без патрона. На слиток, в центре его тяжести, надевается цепь 6, которая подвешена на кантователе крана. Кантователь поворачивает цепь, а вместе с ней вокруг своей оси поворачивается и слиток.
Когда у слитка оттянут хвост под патрон, дальнейшую ковку ведут с помощью патрона, для чего слиток зажимают между бойками пресса, а на стержень 2 патрона надевают цепь 6 кантователя, причём цепи на стержне придаётся такое положение, чтобы патрон при подъёме на цепи находился в равновесии. Затем мост крана подводится к прессу, и ставят патрон так, чтобы отверстие патрона встало против хвоста 3 слитка, и движением моста «вперёд» патрон подвигают на хвост слитка. Для того чтобы патрон плотно обхватил хвост слитка, кантователь сообщает патрону вращательное движение вокруг оси, и патрон как бы навинчивается на хвост слитка.

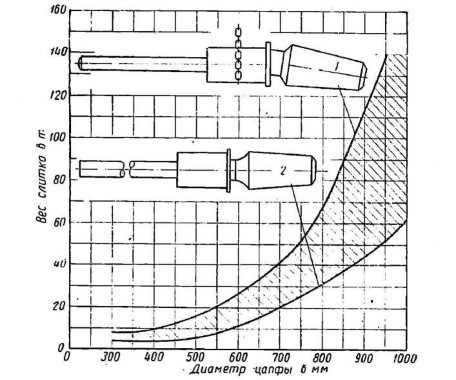

Диаметр цапфы выбирается в зависимости от веса слитка. Если этот диаметр будет недостаточен, то цапфа во время ковки погнётся. На фиг. 244 приведена диаграмма для выбора диаметра цапфы в зависимости от веса слитка. Если диаметр цапфы выбрать по верхней кривой, то цапфа будет гнуться; если же он будет выбран по нижней кривой, то цапфа гнуться не будет. Диаметр цапфы выбирается по диаграмме в зависимости от наличия патронов.
Пример. Нужно выбрать диаметр цапфы для слитка весом 50 т. На вертикальной шкале фиг. 244 отмечаем точку 50 (вес слитка в т) и проводим горизонтальную линию до пересечения с кривыми. Точка пересечения с верхней кривой по горизонтальной шкале, которая показывает диаметр цапфы, будет 750 мм, а с нижней кривой — 950 мм. Стало быть, диаметр цапфы следует принять от 750 до 950 мм. По наличию патронов, имеющихся в цехе, принимается диаметр цапфы ближе к 950 мм.
Кантователи. Основное движение, которое сообщается заготовке при ковке как под молотом, так и под прессом, заключается в поворачивании заготовки вокруг своей оси (так называемой кантовке). Для поворачивания заготовки применяются кантователи.
Кантователь — приспособление для кантовки заготовок. Он подвешивается на крюк мостового крана, а через его блок перекидывается бесконечная цепь, которая приводится в движение в ту или другую сторону электродвигателем. Управление кантователем (пуск, остановка) производится из будки крановщика мостового крана.
Бесконечная цепь кантователя свешивается вниз, охватывает поковку или патрон, который насажен на поковку, и если это необходимо, по команде кузнеца цепь поворачивают в ту или другую сторону. Кантователи делаются различной подъёмной силы — от 10 до 200 т — в зависимости от мощности пресса.
